合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 全自動(dòng)表面張力儀測定原理和使用方法【表面活性劑烷醇酰胺】
> 粉末涂料的涂裝成膜時(shí),與表面張力有何關(guān)系?
> LB 膜分析儀——?簡單Langmuir-Schaefer法制備蛋白質(zhì)納米孔膜
> 基于黃芪膠、指甲花提取物制備納米天然表面活性劑的界面張力測量(二)
> 超微量天平應(yīng)用:錫灰中銀含量的分析檢測方法
> 橢球形的小水滴為什么會(huì)變成球形?
> ?表面張力大容易潤濕嗎,表面張力的影響因素有哪些
> 多晶硅蝕刻液的制備方法及表面張力測試結(jié)果
> 4種增效助劑對煙草常用化學(xué)農(nóng)藥表面張力的影響
> 表面張力在涂料中的應(yīng)用及選擇
推薦新聞Info
-
> 石油磺酸鹽中有效組分的結(jié)構(gòu)與界面張力的關(guān)系
> 乙醇胺與勝坨油田坨28區(qū)塊原油5類活性組分模擬油的動(dòng)態(tài)界面張力(二)
> 乙醇胺與勝坨油田坨28區(qū)塊原油5類活性組分模擬油的動(dòng)態(tài)界面張力(一)
> ?全自動(dòng)表面張力儀無法啟動(dòng)、讀數(shù)不穩(wěn)定等常見故障及解決方法
> 混合型烷醇酰胺復(fù)雜組成對油/水界面張力的影響規(guī)律(二)
> 混合型烷醇酰胺復(fù)雜組成對油/水界面張力的影響規(guī)律(一)
> 懸滴法測量液體表面張力系數(shù)的測量裝置結(jié)構(gòu)組成
> 多晶硅蝕刻液的制備方法及表面張力測試結(jié)果
> 高溫多元合金表面張力的計(jì)算方法及裝置、設(shè)備
> 納米生物質(zhì)體系性能評價(jià)及驅(qū)油特性實(shí)驗(yàn)研究
液態(tài)Ag-O系表面張力和表面過剩量計(jì)算、氧氣壓力和溫度的預(yù)測模型——結(jié)果與討論
來源:過程工程學(xué)報(bào)李天骕 劉劍雄 單顯祥 李堪鵬 瀏覽 357 次 發(fā)布時(shí)間:2024-05-28
3、結(jié)果與討論
3.1液態(tài)Ag的表面張力
根據(jù)式(7),計(jì)算了液態(tài)Ag的表面張力γAg,T,結(jié)果如圖3所示。總體上,隨著溫度的升高,γAg,T呈現(xiàn)近似線性下降的趨勢。從圖中可以看出,γAg,T的預(yù)測值與文獻(xiàn)[32-34]具有較好的一致性,但略低于文獻(xiàn)[35]。

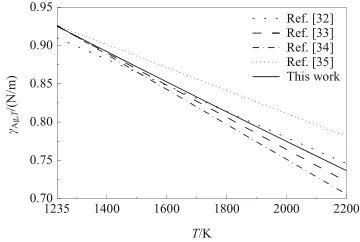

圖3液態(tài)Ag表面張力隨溫度變化的趨勢
通過式(9)計(jì)算了液態(tài)Ag的表面過剩熵SAg(T),結(jié)果如圖4所示。根據(jù)文獻(xiàn)[36],理論上處于更高無序程度(熵)的物質(zhì)狀態(tài)在較高溫度下更為穩(wěn)定,因此,液體表面結(jié)構(gòu)在較高溫度下可能會(huì)出現(xiàn)有序-無序轉(zhuǎn)變。然而,觀察圖4可知,在臨界溫度(6612 K)以下,SAg(T)隨溫度升高逐漸減小,這表明液態(tài)Ag表面總是保持有序結(jié)構(gòu)。與此同時(shí),液態(tài)Ag表面原子堆積比率與Ag(111)晶面相同的假設(shè)也得到了支持。此外,根據(jù)式(9)可知,SAg(T)∝a1/T2+a2/T,a1和a2為系數(shù)。這與前人研究結(jié)果略有不同,文獻(xiàn)[37]基于Skapski模型推導(dǎo)得到SAg(T)∝a2/T,而文獻(xiàn)[38]則根據(jù)楊氏方程推出SAg(T)∝a1/T2。

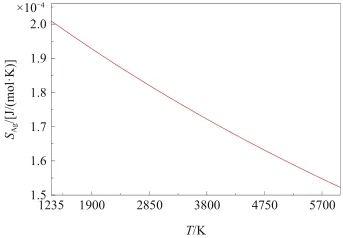

圖4液態(tài)Ag表面過剩熵隨溫度變化的趨勢
3.2液態(tài)Ag-O系的表面張力
根據(jù)式(33),計(jì)算了1350 K下液態(tài)Ag-O系的表面張力γAg-O,并將計(jì)算結(jié)果與文獻(xiàn)數(shù)據(jù)[39-44]進(jìn)行比較,如圖5所示。觀察圖5可知,γAg-O與氧氣壓力呈負(fù)相關(guān)。在較低的氧氣壓力下,γAg-O的下降幅度比較顯著;而隨著氧氣壓力增加,γAg-O的下降幅度逐漸減小。另外,計(jì)算結(jié)果與文獻(xiàn)[39,40,44]吻合良好,但高于文獻(xiàn)[41-43]。這種差異是可以接受的,因?yàn)樗捎媚P蛢H考慮了溫度和氧氣壓力,而在實(shí)驗(yàn)過程中,系統(tǒng)的表面張力不可避免地受到雜質(zhì)的影響。
圖5 1350 K下液態(tài)Ag-O系表面張力隨氧氣壓力的變化關(guān)系
圖6研究了在不同氧氣壓力條件下,γAg-O隨溫度的變化關(guān)系。由圖可知,當(dāng)氧氣壓力低于10 kPa時(shí),γAg-O與溫度呈負(fù)相關(guān)。而當(dāng)氧氣壓力高于10 kPa時(shí),隨著溫度升高,γAg-O呈現(xiàn)先增大后減小的趨勢,并且隨著氧氣壓力增加,這種轉(zhuǎn)變幅度增大。這是因?yàn)棣肁g-O受溫度和氧溶解度的共同影響。一方面,隨著溫度升高,液態(tài)Ag的表面張力(γAg)降低,從而導(dǎo)致γAg-O降低;另一方面,液態(tài)Ag-O系中的氧溶解度與溫度呈負(fù)相關(guān),當(dāng)溫度升高時(shí)氧溶解度下降,導(dǎo)致表面氧吸附量減少,進(jìn)而引起γAg-O增加。因此,當(dāng)溫度較低時(shí),氧溶解度成為影響γAg-O的主要因素;而在較高的溫度條件下,溫度成為主要因素。

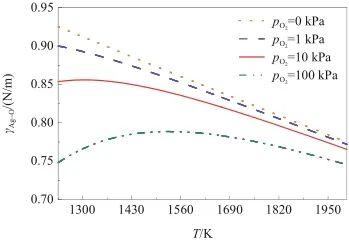

圖6不同氧氣壓力下液態(tài)Ag-O系表面張力隨溫度的變化關(guān)系
3.3液態(tài)Ag-O系的表面過剩量
通過式(40)和(41),計(jì)算了液態(tài)Ag-O系中的表面過剩量ΓO,Ag和表面偏析因子η隨氧氣壓力和溫度的變化趨勢,結(jié)果如圖7和8所示。

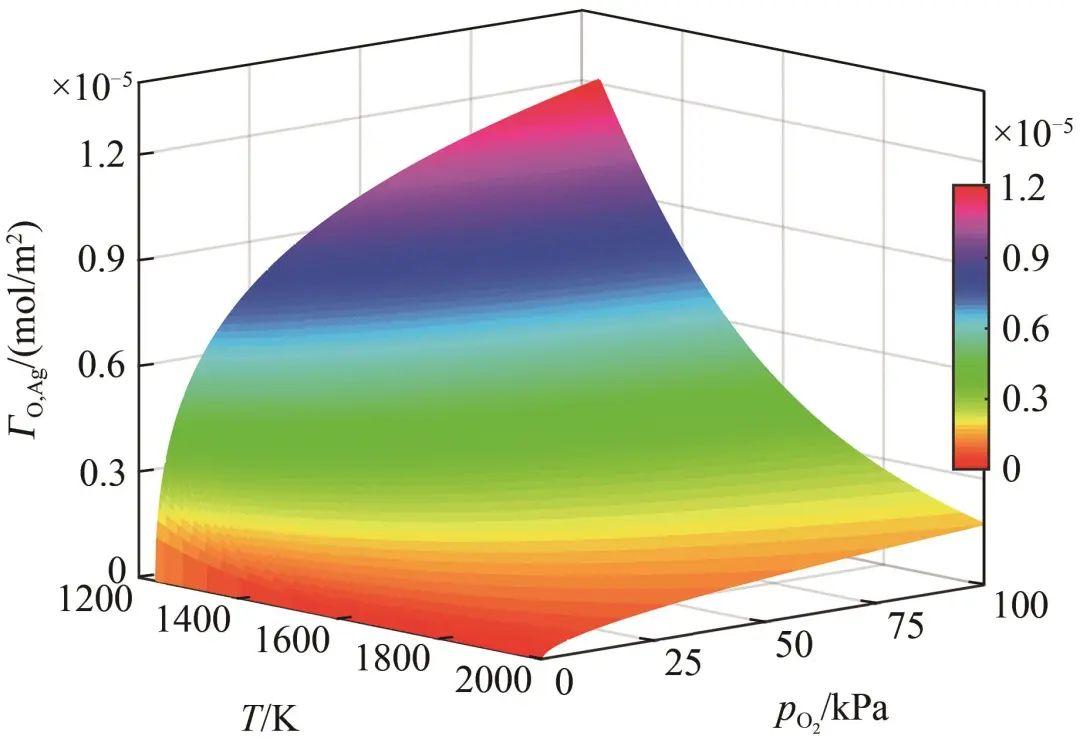

圖7表面過剩量隨溫度和氧氣壓力變化的關(guān)系

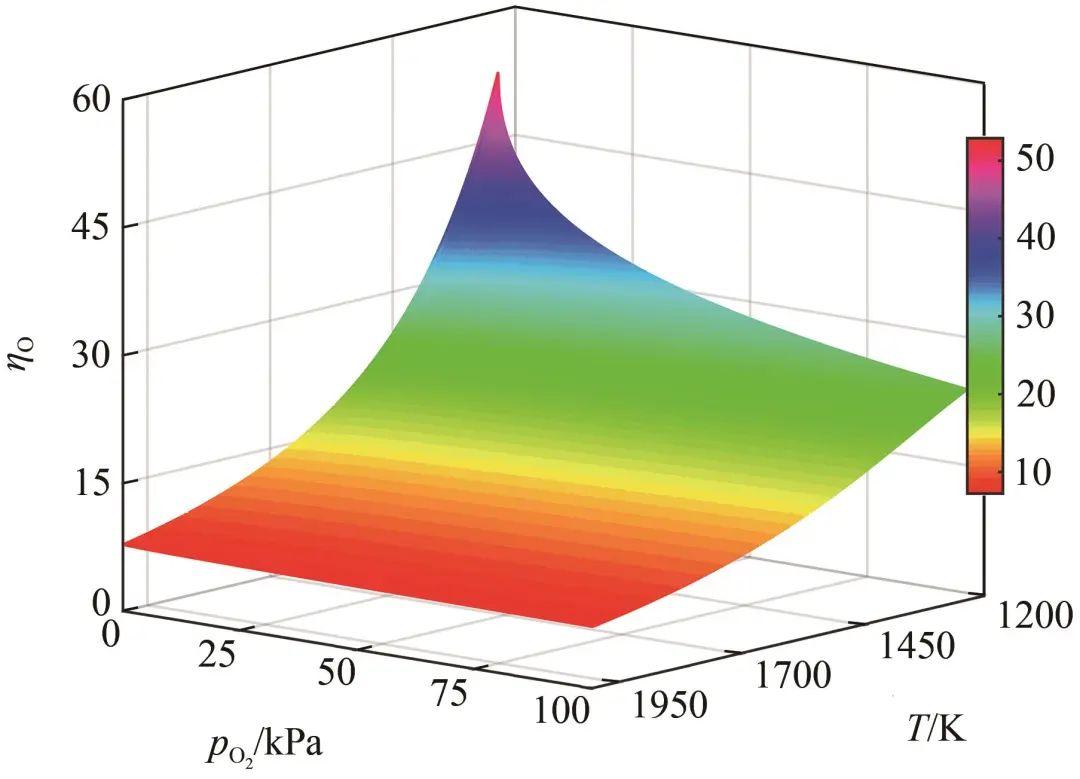

圖8表面偏析因子隨溫度和氧氣壓力變化的關(guān)系
由圖7可知,當(dāng)溫度低于1500 K時(shí),ΓO,Ag隨氧氣壓力升高顯著增加;當(dāng)溫度高于1500 K時(shí),由于液態(tài)Ag-O系中的氧溶解度顯著降低,ΓO,Ag隨氧氣壓力的增加,其增加幅度減小。觀察圖8可知,η隨著溫度和氧分壓的升高而呈現(xiàn)下降趨勢。這是因?yàn)槭?27)中的表面偏析平衡系數(shù)KII與溫度呈負(fù)相關(guān),當(dāng)溫度升高時(shí)KII減小,導(dǎo)致表面氧濃度降低。此外,在較低的氧分壓條件下,O原子傾向富集于表面;當(dāng)氧分壓升高時(shí),更多的O原子溶入液態(tài)Ag-O系中,引起η減小。
4、結(jié)論
本工作從熱力學(xué)角度出發(fā),通過表面能與內(nèi)聚能的比例關(guān)系,研究了液態(tài)Ag的表面張力和表面過剩熵。在此基礎(chǔ)上,通過理想溶體近似模型簡化Butler方程,研究了液態(tài)Ag-O系表面張力和表面過剩量關(guān)于氧氣壓力和溫度的變化趨勢,得到以下結(jié)論:
(1)在整個(gè)溫度范圍內(nèi),液態(tài)Ag表面張力隨著溫度升高呈現(xiàn)近似線性下降的趨勢。表面過剩熵也隨著溫度升高逐漸減小,這表明液態(tài)Ag表面總是保持有序結(jié)構(gòu)。
(2)計(jì)算了Ag-O系的液相線,并與實(shí)驗(yàn)相圖非常吻合,證明了Ag-O系具有理想溶體性質(zhì)。基于此,修正了液態(tài)Ag-O系表面張力關(guān)于氧氣壓力和溫度的預(yù)測模型,并將溫度為1350 K時(shí)的計(jì)算結(jié)果與文獻(xiàn)數(shù)據(jù)進(jìn)行比較,結(jié)果表明,預(yù)測值與實(shí)驗(yàn)值具有較好的一致性。當(dāng)氧氣壓力低于10 kPa時(shí),液態(tài)Ag-O系的表面張力與溫度呈負(fù)相關(guān);而當(dāng)氧氣壓力高于10 kPa時(shí),隨著溫度升高,表面張力呈現(xiàn)先增大后減小的趨勢。
(3)當(dāng)升高氧氣壓力,或降低體系溫度時(shí),表面過剩量逐漸增加。表面偏析因子則與氧氣壓力和溫度均呈負(fù)相關(guān),當(dāng)降低氧氣壓力或溫度時(shí),O原子傾向富集于體系表面。
液態(tài)Ag-O系表面張力和表面過剩量計(jì)算、氧氣壓力和溫度的預(yù)測模型——摘要 、簡介
液態(tài)Ag-O系表面張力和表面過剩量計(jì)算、氧氣壓力和溫度的預(yù)測模型——模型
液態(tài)Ag-O系表面張力和表面過剩量計(jì)算、氧氣壓力和溫度的預(yù)測模型——結(jié)果與討論
