狠狠的干性视频,欧美顶级metart裸体全部自慰,乱子伦一区二区三区,十四以下岁毛片带血a级

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態(tài)表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯(lián)合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

合成血液穿透試驗:表面張力受溫度、表面活性劑影響較大

來源:中國纖檢 瀏覽 790 次 發(fā)布時間:2023-09-15

本文通過試驗對口罩產品的抗合成血液穿透性試驗進行了一系列研究,研究合成血液的表面張力以及張力變化對穿透性能的影響,同時對合成血液的配方進行了優(yōu)化,旨在為防護用口罩的研制及檢測提供科學依據(jù)和參考。


試驗方法


合成血液表面張力的影響因素主要有兩個:溫度和表面活性劑使用量。根據(jù)YY 0469—2011《醫(yī)用外科口罩》合成血液穿透的測試要求,通過改變合成血液的儲存溫度、表面活性劑的使用量來改變合成血液的表面張力,并通過測試來驗證表面張力大小的變化對合成血液穿透試驗的影響。


溫度對合成血液表面張力的影響


將配制好的合成血液分別放置5℃~40℃的環(huán)境中1小時,然后取出測定其表面張力,每個溫度連續(xù)測定5次并取其算術平均值作為表面張力的結果。


由圖1可以看出合成血液表面張力隨著溫度的升高而減少,從原來的45.149mN/m降至37.540mN/m。因為隨著溫度升高,分子鍵引力減弱,表面張力隨溫度升高而減少。同時,溫度升高,液體的飽和蒸氣壓增大,氣相中的分子密度增加,氣相分子對液體表面分子的引力增大,導致液體表面張力減少。

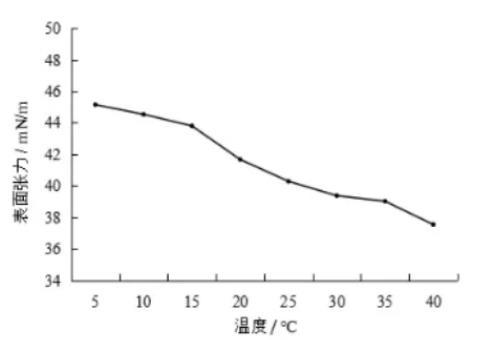

圖1不同溫度下合成血液的表面張力變化


Tween-20用量對合成血液表面張力的影響


分別配制Tween-20用量為0.040g、0.045g、0.050g、0.055g、0.060g、0.065g、0.070g的1L合成血液。使用全自動表面張力儀測定各組合成血液的表面張力。每組連續(xù)測定5次并取其算術平均值作為測試結果。


在25℃下配制不同的Tween-20用量進行試驗。從圖2可看出,隨著表面活性劑Tween-20用量的增加,合成血液的表面張力也隨之降低。由48.727mN/m降至36.178mN/m。Tween-20是能夠吸附在表(界)上,添加量很少時即可大大降低溶液的表面張力。Tween-20通過分子中不同部分分別對兩相親和,使兩相均將其看作本相的成分,分子排列在兩相之間,使兩相的表面相當于轉入分子內部,從而降低表面張力。

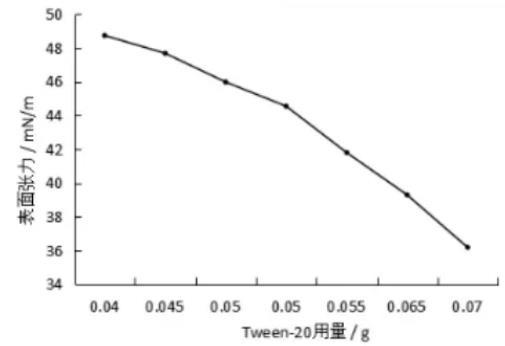

圖2不同Tween-20用量下合成血液的表面張力變化


溫度和Tween-20用量對合成血液穿透試驗的影響


分別將不同的溫度和Tween-20用量的合成血液倒入醫(yī)用口罩合成血液穿透試驗儀的儲液罐中,將樣品固定在裝樣裝置上,在距樣品中心位置305mm處將2mL的合成血液以16.0kPa的壓力從噴射頭中沿水平方向噴向被測樣品10s,觀察穿透情況。


根據(jù)表1、表2,結合圖1和圖2可知,合成血液的穿透性能會隨著表面張力的降低而增加,表面張力大于40mN/m時,醫(yī)用外科口罩內表面沒有出現(xiàn)血液穿透現(xiàn)象。當表面張力低于40mN/m時,口罩內表面出現(xiàn)微量血液穿透現(xiàn)象。這是由于合成血液對醫(yī)用外科口罩材料的穿透能力主要由合成血液在固體表面的展開情況決定的;而表面張力是合成血液模擬真實血液中需要評定的一個重要物理指標,合成血液的表面張力越小,那么它在口罩表面展開的體積就越大,越容易進入固體內部。人體體液(不包括唾液)的表面張力范圍在42mN/m至60mN/m之間,因此,為確保試驗的準確性,應使用表面張力在(42±2)mN/m范圍內的合成血液。


成人免费无遮挡无码黄漫视频| 国产熟睡乱子伦视频观看软件| 国产波霸爆乳一区二区| 一本大道在线无码一区| 日本人妻丰满熟妇久久久久久| 国产午夜精品一区二区三区极品| 久久人妻无码一区二区| 亚洲AV无码一区二区三区乱子仑| 中文字幕无码AV波多野吉衣| 无码尹人久久相蕉无码| 换着玩人妻HD中文字幕| 午夜.dj高清免费观看视频| 狠狠五月激情六月丁香| 日本熟妇色XXXXX日本免费看| 国产精品无码久久AV嫩草| 亚洲欧美日韩中文字幕一区二区三区| A级毛片100部免费观看| 亚洲AV永久无码嘿嘿嘿| 色综亚洲国产VV在线观看| 无码专区狠狠躁躁天天躁| 999ZYZ玖玖资源站在线观看| 18禁超污无遮挡无码免费网站国产| 伊人久久亚洲综合影院首页| 久久久久亚洲AV成人网热| 精品国产福利在线观看| A级日本乱理伦片免费入口| 久久中文字幕AV一区二区不卡| 国产女人AAA级久久久级| 狠狠色婷婷久久综合频道毛片| 人妻精油按摩bd高清中文字幕| 久久人人爽人人爽人人AV东京热| 亚洲AV无码国产精品色午夜| 性欧美大战久久久久久久黑人| 久久精品无码一区二区WWW| 中文精品一区二区三区四区| 国产成人精品无码免费播放| 亚洲国产精久久久久久久蜜桃| 熟妇人妻不卡中文字幕| 国产精品久久久亚洲| 国产日韩在线视看高清视频手机| 国产福利高颜值在线观看|
