狠狠的干性视频,欧美顶级metart裸体全部自慰,乱子伦一区二区三区,十四以下岁毛片带血a级

芬蘭Kibron專注表面張力儀測(cè)量技術(shù),快速精準(zhǔn)測(cè)量動(dòng)靜態(tài)表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國(guó)保潔

強(qiáng)生=

美國(guó)強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁(yè) > 新聞中心

熱力學(xué)模型計(jì)算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力(三)

來(lái)源:中國(guó)有色金屬學(xué)報(bào) 瀏覽 294 次 發(fā)布時(shí)間:2024-08-13

3.2含B2O3二元體系熔渣表面張力


采用本模型計(jì)算1873K下含B2O3二元體系熔渣表面張力,考察B2O3含量對(duì)熔渣表面張力的影響。MgO-B2O3體系中,1873K時(shí),在富MgO區(qū)(B2O3含量(質(zhì)量分?jǐn)?shù))小于28%),存在MgO相和液相的固液兩相區(qū)(L2+MgO),在富B2O3區(qū)(B2O3含量(質(zhì)量分?jǐn)?shù))大于70%)存在兩液相不互溶區(qū)(L1+L2),且該區(qū)處于亞穩(wěn)態(tài),有關(guān)該亞穩(wěn)態(tài)區(qū),其邊界、體系熱力學(xué)性質(zhì)等研究尚不清楚,因此,本研究中雖然計(jì)算了MgO-B2O3渣系全濃度范圍內(nèi)的表面張力變化情況,但僅B2O3含量在28%~70%范圍內(nèi)熔渣處于單一液相區(qū)(L2)范圍;CaO-B2O3體系中,在富B2O3區(qū)同樣存在兩液相不互溶區(qū),在不互溶區(qū)存在溫度相對(duì)較低(<1490℃),因此,1873 K時(shí),僅在富CaO區(qū)(B2O3含量小于22%)存在氧化鈣相和液相的固液兩相區(qū)(L+CaO)。B2O3-SiO2二元體系中,熔渣液相區(qū)(L)范圍比較大,僅富SiO2區(qū)(B2O3含量(質(zhì)量分?jǐn)?shù))小于3%)存在方英石相和液相的固液兩相區(qū)(L+方英石)。Al2O3-B2O3二元體系中,熔渣液相區(qū)(L)范圍較窄,僅在富B2O3區(qū)(B2O3含量大于85%)存在液相區(qū)。含B2O3二元體系熔渣表面張力計(jì)算結(jié)果如圖2所示。結(jié)果表明,作為表面活性物質(zhì),B2O3組元能夠顯著降低熔渣表面張力。熔渣表面張力隨著B2O3含量的增加而顯著降低。MgO-B2O3體系和CaO-B2O3體系中,酸性氧化物B2O3的增加,將導(dǎo)致陰離子結(jié)構(gòu)復(fù)雜化,陰離子團(tuán)聚合程度增強(qiáng),對(duì)陽(yáng)離子的靜電引力減弱,從而降低了體系的表面張力。B2O3-SiO2體系和Al2O3-B2O3體系中,B2O3對(duì)表面張力的降低作用,則可能與硼氧陰離子團(tuán)與硅氧陰離子團(tuán)、鋁氧陰離子團(tuán)之間的差異有關(guān)。

圖2 1873 K時(shí)含B2O3二元熔渣表面張力


純氧化物表面張力主要與離子間的鍵能有關(guān),形成氧化物的離子的靜電勢(shì)(Z/r)大,且離子鍵分?jǐn)?shù)高的氧化物有較大的表面張力。純組分氧化物的靜電勢(shì)和離子鍵分?jǐn)?shù)如圖3所示。純液態(tài)B2O3屬于表面活性物質(zhì),在1873 K時(shí)的表面張力約為0.104 N/m,僅為MgO、CaO、Al2O3和SiO2同溫度純物質(zhì)表面張力數(shù)據(jù)的1/6~1/3。Si4+和B3+離子雖然靜電勢(shì)很高,但其離子鍵分?jǐn)?shù)較低(<50%),易形成共價(jià)鍵高、靜電勢(shì)小的絡(luò)離子,從而其表面張力值較?。籑g2+、Ca2+和Al3+離子雖然靜電勢(shì)較小,但離子鍵分?jǐn)?shù)較高,從而具有較高的表面張力值。


3.3含B2O3三元體系熔渣表面張力

圖3 1873K下純氧化物的表面張力值與離子鍵分?jǐn)?shù)和陽(yáng)離子靜電勢(shì)(Z/r)


1873K時(shí)含B2O3三元體系等溫相圖及液相線如圖4所示。實(shí)際條件下,Si常存在于金屬相中,而SiO2則以硼硅酸鹽的形式存在于熔渣中,因此,SiO2添加對(duì)含B2O3三元體系熱力學(xué)性質(zhì)的影響仍有待確定,MgO-B2O3-SiO2、CaO-B2O3-SiO2和Al2O3-B2O3-SiO2三元系相圖也需要進(jìn)一步優(yōu)化。1873K時(shí)含B2O3三元體系熔渣等表面張力線如圖4所示。結(jié)果表明,在MgO-B2O3-SiO2體系和CaO-B2O3-SiO2體系1873K完全液相區(qū)(Liquid II)范圍內(nèi),熔渣表面張力值在0.15~0.45 N/m范圍內(nèi);隨著B2O3含量的增加,表面張力顯著降低;隨著SiO2含量、MgO含量和CaO含量的增加,熔渣表面張力逐漸增大,但MgO含量和CaO含量對(duì)表面張力的影響更加顯著。在Al2O3-B2O3-SiO2體系1873K完全液相區(qū)(Liquid)范圍內(nèi),熔渣表面張力在0.10~0.30 N/m范圍內(nèi);熔渣表面張力隨B2O3含量的增加而逐漸減小,隨SiO2含量和Al2O3含量的增加而逐漸增大。


3.4 MgO-B2O3-SiO2-CaO-Al2O3體系中組分含量對(duì)熔渣表面張力的影響

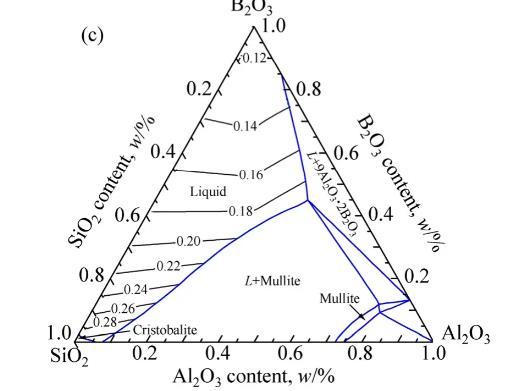

圖4 1873K時(shí)含B2O3三元系等表面張力線的計(jì)算結(jié)果


采用本模型,考察1873K時(shí)組分含量對(duì)典型富硼渣表面張力的影響,計(jì)算結(jié)果如圖5所示。圖5(a)為1873K時(shí)渣中CaO含量和Al2O3含量分別為10%和5%(質(zhì)量分?jǐn)?shù)),MgO和SiO2質(zhì)量比為1.0~2.5時(shí),不同B2O3含量(分別為10%、15%、20%和25%(質(zhì)量分?jǐn)?shù)))下熔渣表面張力與MgO和SiO2的質(zhì)量比的關(guān)系。計(jì)算結(jié)果顯示,熔渣表面張力隨著MgO和SiO2的質(zhì)量比的增加而逐漸增大,但變化的幅度逐漸降低;熔渣表面張力隨著B2O3含量的增加而逐漸降低,且B2O3含量對(duì)表面張力的影響對(duì)MgO和SiO2的質(zhì)量比更加顯著。圖5(b)為1873K時(shí)渣中MgO和SiO2的質(zhì)量比為1.5、B2O3含量為15%、Al2O3含量在1%~15%時(shí)(質(zhì)量分?jǐn)?shù)),不同CaO含量(分別為1%、5%、9%和13%(質(zhì)量分?jǐn)?shù)))下熔渣表面張力與Al2O3含量的關(guān)系。計(jì)算結(jié)果顯示,熔渣表面張力隨CaO含量和Al2O3含量的增加而逐漸增大,不同CaO含量下表面張力隨Al2O3含量變化的趨勢(shì)基本一致,CaO含量對(duì)表面張力的影響與Al2O3含量對(duì)表面張力的影響基本相當(dāng)。

圖5 1873K下MgO-B2O3-SiO2-CaO-Al2O3體系熔渣表面張力與組分含量的關(guān)系


綜上所述,硼鐵礦火法分離工藝中利用鐵水和熔渣在密度、表面張力等方面的差異,實(shí)現(xiàn)鐵與富硼渣的分離。通過(guò)減少硼鐵礦中脈石含量,提高富硼渣中MgO/SiO2比值,合理控制CaO和Al2O3含量,從而提高富硼渣表面張力,有利于使渣金間具有足夠大的界面張力,提高渣鐵分離提取效率。


4結(jié)論


1)基于熔渣結(jié)構(gòu)離子與分子共存理論和Butler方程建立MgO-B2O3-SiO2-CaO-Al2O3體系熔渣表面張力計(jì)算模型,模型計(jì)算結(jié)果與實(shí)驗(yàn)測(cè)量值吻合較好。


2)含B2O3二元體系中,熔渣表面張力隨B2O3含量的增加而降低,作為表面活性物質(zhì),B2O3組元能顯著降低熔渣表面張力。純氧化物表面張力值與形成氧化物的陽(yáng)離子靜電勢(shì)及氧化物中離子鍵分?jǐn)?shù)有關(guān)。


3)含B2O3三元體系熔渣表面張力隨著B2O3含量的增加而顯著降低;隨著SiO2含量、Al2O3含量、MgO含量和CaO含量的增加,熔渣表面張力逐漸增大。


4)MgO-B2O3-SiO2-CaO-Al2O3體系熔渣表面張力隨著MgO和SiO2質(zhì)量比的增加而增大,但變化的幅度逐漸降低;B2O3組元能夠顯著降低熔渣表面張力;熔渣表面張力隨CaO含量和Al2O3含量的增加而逐漸增大,且兩者對(duì)表面張力的影響基本相當(dāng)。


熱力學(xué)模型計(jì)算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力(一)

熱力學(xué)模型計(jì)算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力(二)

熱力學(xué)模型計(jì)算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力(三)

国产成人无码a区视频在线观看| 久久久亚洲欧洲日产无码AV| 亚洲色偷拍区另类无码专区| 香蕉EEWW99国产精选免费| 无人区码一码二码三码是什么| 麻豆成人精品国产免费| 2020国产精品久久久久精品| 免费视频国产在线观看| 在线看片免费人成视频在线影院| 黑人巨茎大战俄罗斯美女| 国精品午夜福利视频| 亚洲人成人网站色WWW| 国产96色在线 | 国| 少妇被粗大的猛烈进出动视频| 国产精品怡红院在线观看| 亚洲AV成人无码网站天堂网久久| 免费无码高潮流白浆视频| 一二三四在线观看免费视频| 换着玩人妻HD中文字幕| 一区二区三区国产精品保安| 黄色a级国产免费大片| 人妻少妇偷人精品视频| 国精产品无人区一码二码三蘑菇| 国产免费人成视频在线播放播| 男男又爽又黄又无遮挡网站| 双腿张开被9个黑人调教影片| 另类 专区 欧美 制服丝袜| 久久99精品国产99久久6尤物| 最近中文字幕在线中文高清版| 国产AV天堂亚洲国产AV刚刚碰一| 好吊妞视频这里有精品| 亚洲日韩AV片在线观看| 国产欧美日韩一区二区加勒比| 99久久精品国产第一页| 亚洲天天做日日做天天谢日日欢| 久久久亚洲精品成人| 男女性杂交内射女bbwxz| 亚洲 日韩 激情 无码 中出| 久久久久久久精品免费看人女| 成 人影片 免费观看在线| 国产精品亚洲А∨天堂免|
